Android Paging3 에 대하여

안녕하세요. Narvis2 입니다.
이번 포스팅에서는 Paging3 에 대하여 알아보도록 하겠습니다.
페이징이란 대량의 데이터를 한 번에 불러오는 것이 아니라 필요한 만큼 ““일부분을 나눠서 가져오는 것"”을 말합니다. API에 따라 limit(한 번에 보여줄 데이터의 개수 제한), offset(데이터의 인덱스)등으로 페이징이 처리 되어 있습니다.
해당 포스팅에서는 Naver Open API 를 기준으로 설명 드리겠습니다.

해당 프로젝트의 전체 코드입니다. 👉🏿 영화검색앱

Paging 3 사용 이유

페이징 된 데이터의 메모리 캐싱으로 시스템 리소스를 효율적으로 사용할 수 있습니다.
요청 중복 제거 기능을 지원합니다.
RecyclerView 를 스크롤 할 때 밑으로 스크롤 시 nextKey에 따라 자동으로 data를 load 합니다.
Refresh(새로고침), Retry(재시도), 오류 처리를 지원합니다.

Paging3 의 구조

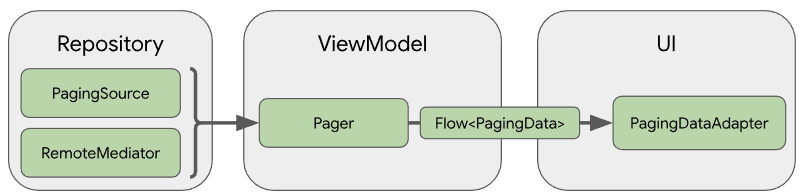

페이징 라이브러리는 안드로이드 권장 아키텍쳐에 맞게 설계 되어있으며, 총 3개의 Layer로 구성 됩니다.
위의 그림을 참고하여 설명하겠습니다.
1. Repository Layer
PagingSource : 각 페이지에서 데이터를 얻는 방법을 정의합니다. (Local DB에서 데이터를 저장하거나 서버에서 받아오도록 설정이 가능합니다.) 즉, 데이터를 가져오는 방법을 정의합니다.
RemoteMediaor : 로컬 데이터베이스를 이용해 네트워크 데이터를 캐싱하기 위해 사용됩니다.

2. ViewModel Layer

PagingConfig를 바탕으로 PagingSource에서 데이터를 얻어 PagingData를 만들고 Flow형으로 UI에 넘겨줍니다.
Pager : PagingSource를 리턴타입으로 하는 람다와 PagingConfig를 생성자로 받으며 PagingData 를 반응형 스트림으로 생성할 수 있습니다.
참고 PagingConfig
- 페이징 구성 클래스로 PagingSource를 구성하는 방법을 정의합니다.
- pageSize 파라미터로 각 페이지에 얼마나 많은 데이터가 있어야 하는지 정의합니다. 즉 각 페이지에 보여줄 데이터의 갯수를 정의합니다.
PagingData : 페이징된 데이터를 담아두는 컨테이너 입니다. Paging Source에서 load한 결과를 저장하며 UI Layer의 PagingDataAdapter로 넘겨 줍니다. (ViewModel Layer를 UI Layer에 연결하는 구성요소 입니다.)
페이지로 나눈 데이터의 SnapShot을 보유하는 컨테이너 입니다.

3. UI Layer

PagingDataAdapter
- PagingData 를 입력 유형으로 사용하고 내부 로드 이벤트를 수신합니다.
- RecyclerViwe 의 Adapter 와 연결하여 사용합니다.
- BackGround Thread에서 DiffUtil 을 사용하여 미세 조정한 후 데이터를 load 하므로 UI Thread에 새 항목을 추가하는 동안 문제가 발생하지 않습니다.

코드를 통해 알아보기 깃허브

해당 프로젝트는 Naver Open API 를 이용하였으며 Clean Archtecture MVVM 구조 입니다.
1. PagingSource 정의
suspend fun load(params: LoadParams) : 각 페이지에서 데이터를 load 하는 방법을 정의합니다.
nextKey : 스크롤을 밑으로 내렸을 때 더 많은 데이터를 로드할 수 있는 경우 다음 페이지에 대한 Key 입니다. 이 key를 기점으로 다음 Page의 데이터를 Load합니다. 다음 Page가 없을 경우 Null 입니다.
prevKey : 스크롤을 위로 올렸을 때 더 많은 데이터를 로드할 수 있는 경우 이전 페이지에 대한 Key입니다. 이 key를 기점으로 이전 Page의 데이터를 Load 합니다. 이전 Page에 load할 데이터가 없을 경우 Null 입니다.
params.key 는 현재 페이지의 Key로 Naver API 의 경우 처음 Index 가 1이기 때문에 null 일 경우 1을 반환합니다.(params.key는 처음 load할 경우 null입니다.)

getRefreshKey(state: PagingState<Int, MovieInfoModel>) 함수는 Adapter Refresh를 할 경우 해당 메서드가 호춛되는데 여기서는 Refresh 할 경우 처음 부터 전부 데이터를 가져오기 위해 Null을 반환합니다.


class MovieInfoListPagingDataSource @Inject constructor(
  private val remoteDataSource: RemoteDataSource,
  private val searchQuery: StateFlow<String>,
  private val limit: Int
) : PagingSource<Int, MovieInfoModel>() {

  override suspend fun load(params: LoadParams<Int>): LoadResult<Int, MovieInfoModel> {
      val pageNumber = params.key ?: 1

      try {
          val response = withContext(Dispatchers.IO) {
              remoteDataSource.requestSearchMovie(
                  query = searchQuery.value,
                  start = pageNumber,
                  display = limit
              )
          }

          if (response.isSuccessful) {
              response.body()?.let {
                  val movieList = it.items.toMovieInfoListModel()

                  /**
                   * nextKey -> naver Api의 start 는 index 이고, 현재 display(limit) 가 10 이므로
                   * 10 이후에 start 값은 11 이 되어야함
                   * 스크롤되어 페이지가 추가될때 마다 10개씩 가져온다.
                   */
                  return LoadResult.Page(
                      data = movieList,
                      prevKey = null,
                      nextKey = if (it.items.size >= limit) {
                          pageNumber + limit
                      } else {
                          null
                      }
                  )
              }
          }

          return LoadResult.Error(
              LoadException("영화 정보를 가져오는데 실패하였습니다.")
          )
      } catch (e: Exception) {
          Timber.e("paging catch Error -> ${e.message}")
          return LoadResult.Error(e)
      }
  }

  override fun getRefreshKey(state: PagingState<Int, MovieInfoModel>): Int? {
      // 새로고침 될때 항상 전부 새로고침 되도록 null 을 return
      return null
  }
}

2. RepositoryImpl (레파지토리 구현)

Flow<PagingData> 객체를 Return 합니다.

pageSize 는 한 페이지당 몇 개의 Data를 보여줄지 설정합니다.


class NaverRepositoryImpl @Inject constructor(
  private val remoteDataSource: RemoteDataSource
) : NaverRepository {
  override fun getMovieList(query: StateFlow<String>): Flow<PagingData<MovieInfoModel>> {
      return Pager(
          config = PagingConfig(pageSize = 10),
          pagingSourceFactory = {
              MovieInfoListPagingDataSource(
                  remoteDataSource = remoteDataSource,
                  searchQuery = query,
                  limit = 10
              )
          }
      ).flow.distinctUntilChanged().flowOn(Dispatchers.IO)
  }
}

3. UseCase에서 받기

해당 UseCase에서 NaverRepository를 받아 처리합니다.

이렇게 처리된 UseCase는 ViewModel 에서 Hilt를 통해 생성자에 주입받아 사용합니다.


class GetMovieListPagingDataUseCase @Inject constructor(
  private val naverRepository: NaverRepository
) {
  operator fun invoke(
      query: StateFlow<String>
  ): Flow<PagingData<MovieInfoModel>> {
      return naverRepository.getMovieList(query)
  }
}

4. ViewModel 에서 사용

ViewModel 에서 GetMovieListPagingDataUseCase를 Hilt를 통해 생성자에서 받아 처리합니다.
해당 LoadingType 은 PagingData 의 loadState에 따라 DataBinding을 통해 UI를 업데이트 해주기 위해 사용합니다.

cachedIn(viewModelScope)를 사용하여 캐싱에 사용될 Coroutine Scope를 지정합니다.


@HiltViewModel
class HomeViewModel @Inject constructor(
  private val getMovieListPagingDataUseCase: GetMovieListPagingDataUseCase
) : BaseViewModel() {

  val loadingType = MutableStateFlow(MovieLoadingType.LOADING)

  val getMovieList: Flow<PagingData<MovieInfoModel>> =
      getMovieListPagingDataUseCase(searchQuery).cachedIn(viewModelScope)

  enum class MovieLoadingType {
      LOADING,
      EMPTY,
      ERROR,
      VIEW
  }
}

PagingAdapter 구현

RecyclerView 의 Adapter 에 사용될 PagingAdapter를 구현합니다.
DiffUtil을 사용하고 있으며, 클릭 리스너를 가지고 있습니다. 또한 DataBinding으로 처리합니다.

DiffUtil 은 areItemsTheSame()이 ture를 반환하면, areContentsTheSame()를 호출하고 areContentsTheSame()또한 true를 반환하면 같은 객체라고 판단합니다.


class MovieInfoAdapter : PagingDataAdapter<MovieInfoModel, MovieInfoAdapter.MovieInfoViewHolder>(
  diffUtil
) {

  interface OnItemClickListener {
      fun onClick(item: MovieInfoModel, position: Int)
  }

  interface MovieRankingPresenter {
      fun onRootClick(view: View?)
  }

  private var listener: OnItemClickListener? = null

  fun setOnItemClickListener(listener: OnItemClickListener) {
      this.listener = listener
  }

  override fun onCreateViewHolder(parent: ViewGroup, viewType: Int): MovieInfoViewHolder {
      val binding: MovieInfoItemBinding = DataBindingUtil.inflate(
          LayoutInflater.from(parent.context),
          R.layout.movie_info_item,
          parent,
          false
      )

      return MovieInfoViewHolder(binding)
  }

  override fun onBindViewHolder(holder: MovieInfoViewHolder, position: Int) {
      getItem(position)?.let {
          holder.bind(it, listener)
      }
  }

  inner class MovieInfoViewHolder(
      private val binding: MovieInfoItemBinding
  ) : RecyclerView.ViewHolder(binding.root), MovieRankingPresenter {

      private var listener: OnItemClickListener? = null

      fun bind(info: MovieInfoModel, listener: OnItemClickListener?) {
          binding.info = info
          binding.presenter = this
          this.listener = listener
          binding.executePendingBindings()
      }

      override fun onRootClick(view: View?) {
          binding.info?.let {
              listener?.onClick(it, bindingAdapterPosition)
          }
      }
  }

  companion object {
      private val diffUtil = object : DiffUtil.ItemCallback<MovieInfoModel>() {
          override fun areItemsTheSame(
              oldItem: MovieInfoModel,
              newItem: MovieInfoModel
          ): Boolean {
              return oldItem.title == newItem.title
          }

          override fun areContentsTheSame(
              oldItem: MovieInfoModel,
              newItem: MovieInfoModel
          ): Boolean {
              return oldItem == newItem
          }
      }
  }
}

Fragment 구현

ViewModel로 부터 Flow<PagingData>를 받아 PagingDataAdapter에 넘겨줍니다.
PagingAdapter의 loadState를 받아와 상황별로 UI를 컨트롤 합니다.
참고 🚩 loadState 상태 설명
- LoadState.NotLoading : 로딩이 끝나고 Error 없이 데이터를 보여주는 상태입니다.
- LoadState.Loading : 데이터가 load 되고 있으며, 사용자에게 진행 상황을 보여줄 수 있습니다.
- LoadState.Error : 데이터 load 중 error 발생한 상태입니다.
- CombinedLoadStates.refresh : PagingData 의 Load 가 끝난 상태입니다.
- CombinedLoadStates.append : PagingData 의 Load 가 끝난 상태입니다.
- endOfPaginationReached : Load 가능 여부, true 면 더 이상 Load 를 하지 못합니다.


@AndroidEntryPoint
class HomeFragment : BaseFragment<FragmentHomeBinding, HomeViewModel>(
    R.layout.fragment_home
), View.OnFocusChangeListener, TextWatcher {
    override val viewModel: HomeViewModel by viewModels()

    private val movieInfoAdapter by lazy {
        MovieInfoAdapter()
    }

    private lateinit var scrollLayoutManager: LinearLayoutManager
    private var scrollReset = false

    private val scrollListener = object : RecyclerView.OnScrollListener() {
        override fun onScrolled(recyclerView: RecyclerView, dx: Int, dy: Int) {
            super.onScrolled(recyclerView, dx, dy)
            val lastVisibleItemPosition = scrollLayoutManager.findFirstVisibleItemPosition()

            // 스크롤 시 Scroll Top Button 을 보여줍니다.
            if (lastVisibleItemPosition >= 1) {
                binding.topButton.show()
            } else {
                binding.topButton.hide()
            }
        }
    }

    private val keyboardObserver = object : KeyboardUtils.SoftKeyboardToggleListener {
        override fun onToggleSoftKeyboard(isVisible: Boolean, height: Int) {
            // keyboard 가 보이지 않을 때 searchEt 포커스를 해제합니다.
            if (!isVisible) {
                binding.searchEt.let {
                    if (it.isFocusable) {
                        it.clearFocus()
                    }
                }
            }
        }
    }

    override fun onAttach(context: Context) {
        super.onAttach(context)
        KeyboardUtils.addKeyboardToggleListener(requireActivity(), keyboardObserver)
    }

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        super.onViewCreated(view, savedInstanceState)
        binding.viewModel = this.viewModel
        binding.focusListener = this
        binding.textListener = this
        binding.noResultLayout.noResultText = resources.getString(R.string.str_no_search)

        binding.listView.apply {
            scrollLayoutManager = layoutManager as LinearLayoutManager

            adapter = movieInfoAdapter.withLoadStateHeaderAndFooter(
                header = MyLoadStateAdapter { movieInfoAdapter.retry() },
                footer = MyLoadStateAdapter { movieInfoAdapter.retry() }
            )

            addOnScrollListener(scrollListener)
        }

        // ViewModel로 부터 받아온 PagingData 를 PagingDataAdapter 에 넣어줍니다.
        viewModel.getMovieList.observeOnLifecycleStop(viewLifecycleOwner) {
            movieInfoAdapter.submitData(it)
        }

        // PagingDataAdapter 의 loadState 에 따라 UI를 컨트롤 합니다.
        movieInfoAdapter.loadStateFlow.observeOnLifecycleStop(viewLifecycleOwner) {
            viewModel.loadingType.value = when {
                // 초기 load 또는 새로고침이 실패하면 -> ERROR
                it.source.refresh is LoadState.Error && movieInfoAdapter.itemCount == 0 -> {
                    if (binding.refreshView.isRefreshing) {
                        binding.refreshView.isRefreshing = false
                    }

                    MovieLoadingType.ERROR
                }

                // List 가 비어있는 경우 -> EMPTY
                it.source.refresh is LoadState.NotLoading && movieInfoAdapter.itemCount == 0 -> {
                    if (binding.refreshView.isRefreshing) {
                        binding.refreshView.isRefreshing = false
                    }

                    MovieLoadingType.EMPTY
                }

                // Local Db 또는 Remote 에서 새로 고침이 성공한 경우 -> VIEW
                it.source.refresh is LoadState.NotLoading -> {
                    if (binding.listRefreshView.isRefreshing) {
                        binding.listRefreshView.isRefreshing = false
                    }

                    if (scrollReset) {
                        scrollReset = false
                        binding.listView.stopScroll()
                        scrollLayoutManager.scrollToPositionWithOffset(0, 0)
                    }

                    MovieLoadingType.VIEW
                }

                else -> MovieLoadingType.LOADING
            }
        }

        // PagingDataAdapter 의 Click Listener 입니다.
        movieInfoAdapter.setOnItemClickListener(object : MovieInfoAdapter.OnItemClickListener {
            override fun onClick(item: MovieInfoModel, position: Int) {
                startActivity(
                    WebViewActivity.getInAppBrowserIntent(
                        activity = requireActivity(),
                        url = item.link,
                        pageTitle = "영화 상세 정보",
                        showTitle = true
                    )
                )
            }
        })

        // IME_ACTION_SEARCH : 키보드 search 모양 클릭 시 Listener 등록
        binding.searchEt.setOnEditorActionListener { _, actionId, _ ->
            if (actionId == EditorInfo.IME_ACTION_SEARCH) {
                viewModel.onSearchClick()
                true
            } else {
                false
            }
        }

        initViewModelCallback()
    }

    private fun initViewModelCallback() = with (viewModel) {
        // 스크롤 Top 버튼 클릭 시 해당 Callback이 실행됩니다.
        scrollTop.onEach {
            binding.listView.stopScroll()
            scrollLayoutManager.scrollToPositionWithOffset(0, 0)
        }.observeInLifecycleStop(viewLifecycleOwner)

        // Refresh Layout 으로 Refresh 할 경우 해당 Callback이 실행됩니다.
        refresh.onEach {
            if (binding.refreshView.isRefreshing) {
                binding.refreshView.isRefreshing = false
            }

            scrollReset = true
            movieInfoAdapter.refresh()
            onScrollTop()
        }.observeInLifecycleStop(viewLifecycleOwner)

        // 검색 버튼 클릭 시 해당 Callback이 실행됩니다.
        search.onEach {
            onRefreshList()
        }.observeInLifecycleStop(viewLifecycleOwner)
    }

    // Edit Text의 OnFocusChangeListener를 정의합니다.
    override fun onFocusChange(view: View?, hasFocus: Boolean) {
        if (view != null) {
            when (view.id) {
                R.id.searchEt -> {
                    viewModel.searchFocusView.value = hasFocus
                }
            }
        }
    }

    // Edit Text의 TextWatcher를 정의합니다.
    override fun beforeTextChanged(s: CharSequence?, start: Int, count: Int, after: Int) {}

    override fun onTextChanged(s: CharSequence?, start: Int, before: Int, count: Int) {}

    override fun afterTextChanged(s: Editable?) {
        viewModel.notBlankContents.value = if (!s.isNullOrEmpty()) {
            viewModel.searchFocusView.value = true
            true
        } else {
            false
        }
    }

    override fun onDetach() {
        KeyboardUtils.removeKeyboardToggleListener(keyboardObserver)
        super.onDetach()
    }
}

마치며

이번 포스팅에서는 Paging3를 사용하는 이유와 Clean Architecture에서 Paging3를 사용하는 방법에 대하여 알아보았습니다.
페이징이란 대량의 데이터를 한 번에 불러오는 것이 아니라 필요한 만큼 ““일부분을 나눠서 가져오는 것”” 이라는 점을 기억하시면 되겠습니다.
해당 프로젝트의 전체 코드는 Naver Open API 영화 검색에서 확인하실수 있습니다.

Android Paging3 에 대하여

Paging 3 사용 이유

Paging3 의 구조

1. Repository Layer

2. ViewModel Layer

3. UI Layer

코드를 통해 알아보기 깃허브

1. PagingSource 정의

2. RepositoryImpl (레파지토리 구현)

3. UseCase에서 받기

4. ViewModel 에서 사용

PagingAdapter 구현

Fragment 구현

마치며

관련된 글

Android Activity Lifecycle 생명주기 정리

Android Fragment Lifecycle 생명주기 정리

Android Handler, Looper 에 관하여
